C单组式桥梁伸缩缝

C单组式桥梁伸缩缝概述

C单组式桥梁伸缩缝是中交公路规划设计院的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。

C单组式桥梁伸缩缝结构特点与功能

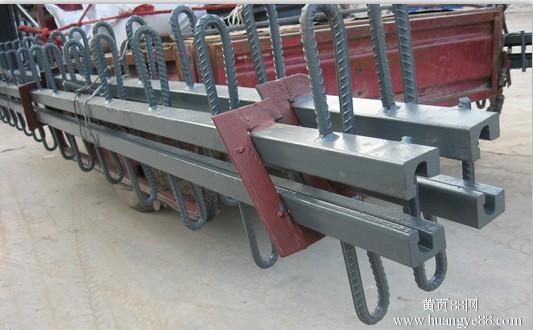

C单组式桥梁伸缩缝由一条整长的橡胶密封条，一组钢质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟漕。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡段后，同志梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。适用于伸缩量 0-80mm的桥梁。

C单组式桥梁伸缩缝主要材料：

钢质边梁：采用16Mn钢轧制，剖面呈C型。

橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐曲挠性能。

锚固件：有锚栓、锚环、锚板结构三种，设计工程师可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计工程师特定设计制造。

选定C单组式桥梁伸缩缝规格尺寸

 选定C单组式桥梁伸缩缝的规格尺寸与寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心线斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。
